Обработка металлов – одна из фундаментальных задач в промышленности и строительстве. Среди множества методов, применяемых для придания металлам нужной формы и размеров, особое место занимает рубка металла. Этот процесс, несмотря на свою кажущуюся простоту, требует точного понимания физических свойств материала и применения соответствующих технологий для достижения оптимальных результатов.
Рубка металла – это технологический процесс, заключающийся в отделении одной части металлической заготовки от другой путем пластической деформации и разрушения материала под действием режущего инструмента, который называется ножом. Этот метод широко применяется для раскроя листового, полосового или сортового металла, когда точность реза не является критически важным параметром, но скорость и экономичность процесса имеют первостепенное значение. В данной статье мы рассмотрим различные аспекты рубки металла, от базовых принципов до современных подходов.
Принципы и механизмы рубки металла
Понимание основ процесса рубки металла позволяет правильно выбирать оборудование, настраивать его и добиваться высокого качества обработки. Механизм рубки основан на создании в металле зон с максимальными напряжениями, превышающими предел текучести и прочности материала.
Когда режущий инструмент (верхний нож) опускается на заготовку, расположенную на неподвижной опоре (нижний нож), металл в зоне контакта начинает деформироваться. Постепенно напряжения достигают критического значения, вызывая образование микротрещин. Дальнейшее движение ножа приводит к их развитию и полному отделению части заготовки.
Механизм разрушения металла при рубке
Процесс рубки можно условно разделить на несколько этапов. Сначала происходит упругая деформация металла под действием давления верхнего ножа. Затем, при достижении предела текучести, начинается пластическая деформация. В этот момент в металле образуются области, где волокна растягиваются и сближаются.
Следующий этап – это образование и развитие микротрещин. Эти трещины, как правило, зарождаются на поверхности или в объеме металла, в местах концентрации напряжений. Обычно они начинаются на нижней поверхности листа, где материал подвергается растяжению. По мере углубления ножа, трещины распространяются друг к другу, пока не произойдет полное отделение.
- Начальная деформация: Упругое и пластическое деформирование металла под нагрузкой.
- Образование трещин: Зарождение и развитие микротрещин, обычно с нижней стороны заготовки.
- Разрушение: Соединение трещин и полное отделение части материала.
- Шероховатость кромки: Несовершенства реза, образующиеся в результате пластической деформации и отрыва.
Факторы, влияющие на качество рубки
Качество отрубленной кромки зависит от множества факторов, которые необходимо учитывать при настройке оборудования и выборе параметров процесса. Слишком большая шероховатость, заусенцы или деформация могут сделать отрубленную деталь непригодной для дальнейшего использования.
Ключевыми параметрами являются зазор между ножами, острота режущих кромок, скорость рубки, а также физико-механические свойства самого металла (толщина, твердость, пластичность). Правильный подбор этих факторов позволяет минимизировать дефекты и получить чистый рез.
- Зазор между ножами: Один из самых важных параметров. Слишком маленький зазор может привести к зажиму и повышенному износу, слишком большой – к образованию широкой зоны пластической деформации и низкому качеству реза.
- Острота ножей: Тупые ножи требуют большего усилия, приводят к сильной деформации и повышенному износу.
- Скорость рубки: Влияет на динамику процесса и формирование трещин.
- Свойства материала: Высокопрочные и хрупкие металлы рубятся хуже, чем мягкие и пластичные.
Виды оборудования для рубки металла
Для осуществления процесса рубки металла используются различные типы машин и станков, каждый из которых имеет свои особенности и области применения. Выбор конкретного оборудования зависит от масштабов производства, типа обрабатываемого металла и требований к точности.
В настоящее время существует как классическое механическое оборудование, так и более современные гидравлические и пневматические системы, обеспечивающие высокую производительность и точность.
Гильотинные ножницы

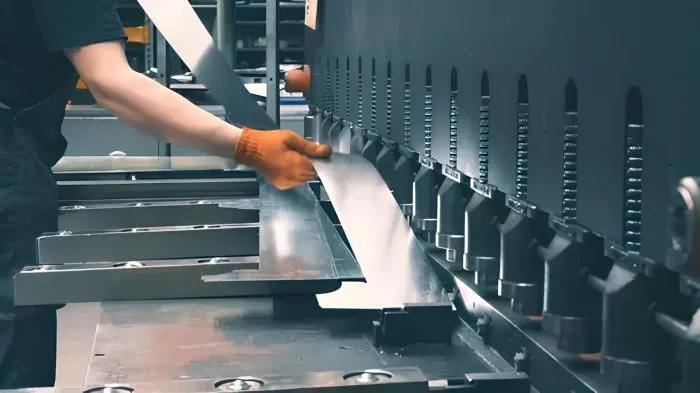

Гильотинные ножницы – наиболее распространенный тип оборудования для рубки листового металла. Они состоят из станины, подвижной верхней режущей балки (ползуна) с установленным на ней верхним ножом, и неподвижного нижнего ножа, закрепленного на нижнем основании. Привод ползуна может быть механическим, гидравлическим или пневматическим.
Гидравлические гильотинные ножницы считаются наиболее современными и производительными. Они обеспечивают плавность хода, возможность точной регулировки усилия и зазора между ножами, а также высокую безопасность эксплуатации. Механические ножницы, как правило, дешевле, но менее технологичны и требуют более тщательного обслуживания.
- Механические гильотинные ножницы: Привод через маховик и кривошипно-шатунный механизм.
- Гидравлические гильотинные ножницы: Привод рабочий цилиндр. Обеспечивают высокую точность и мощность.
- Пневматические гильотинные ножницы: Используют энергию сжатого воздуха, применяются для небольших толщин.
Другие виды рубочного оборудования
Помимо гильотинных ножниц, для рубки металла применяются и другие типы оборудования. Например, для раскроя сортового металла (уголок, квадрат, круг) используются специальные станки – пресс-ножницы или угловые ножницы. Они позволяют отрубать заготовки нужного размера с высокой скоростью.
Также существуют ручные ножницы для выполнения небольших объемов работ или в полевых условиях. Они могут быть рычажными или болтовыми, обеспечивая достаточную силу для резки листового металла небольшой толщины.
- Пресс-ножницы: Комбинированное оборудование для рубки сортового проката и пробивки отверстий.
- Угловые ножницы: Применяются для резки арматуры, прутков и других видов сортового проката.
- Ручные рычажные ножницы: Для выполнения работ небольшого объема.
- Болторезы: Для резки стержневых элементов, например, болтов или арматуры.
Применение и преимущества рубки металла
Рубка металла находит широкое применение в различных отраслях промышленности благодаря своей скорости, экономичности и простоте. Она является одним из самых быстрых способов отделения металла, особенно когда требования к точности реза не являются чрезмерно высокими.
Основное преимущество рубки – это высокая производительность. Оборудование для рубки, особенно гидравлические гильотины, способно обрабатывать большие объемы металла за короткий промежуток времени. Это делает процесс экономически выгодным для массового производства.
Области применения
Рубка металла используется на различных этапах производства: от первичного раскроя металлопроката до изготовления деталей в машиностроении, производстве металлоконструкций, судостроении и других отраслях.
Например, на металлобазах гильотинные ножницы используются для нарезки рулонной стали или листов большого размера на более мелкие заготовки, удобные для транспортировки и дальнейшей обработки. В строительстве рубка применяется для подготовки элементов металлоконструкций, ограждений, ворот и других изделий.
- Металлообработка: Раскрой листового металла для последующей сварки, гибки или штамповки.
- Машиностроение: Изготовление заготовок для деталей машин и механизмов.
- Строительство: Подготовка металлопроката для возведения зданий и сооружений.
- Производство металлоконструкций: Раскрой профилей, листов для создания каркасов, ферм.
- Металлобазы: Нарезка металлопродукции по размерам заказчика.
Преимущества и ограничения
Как уже упоминалось, главными преимуществами рубки являются высокая скорость и относительная простота процесса. Это снижает трудоемкость и стоимость обработки. Кроме того, оборудование для рубки, как правило, достаточно надежно и долговечно при правильной эксплуатации.
Однако, у процесса рубки есть и ограничения. Кромка, полученная в результате рубки, обычно имеет некоторую шероховатость и может быть деформирована. В некоторых случаях необходимо дополнительная обработка кромки (например, шлифовка или фрезерование). Также, рубка подходит не для всех видов металла и толщин. Для очень толстых листов или высокопрочных сплавов могут потребоваться другие методы резки, такие как плазменная или лазерная резка.
- Преимущества:
- Высокая производительность
- Относительная дешевизна
- Простота эксплуатации
- Надежность оборудования
- Ограничения:
- Невысокая точность реза
- Шероховатость и деформация кромки
- Непригодность для обработки очень толстых или высокопрочных материалов
- Необходимость дополнительной обработки кромки в некоторых случаях
Заключение
Рубка металла остается востребованным и эффективным методом обработки, особенно когда важны скорость и экономичность. Освоение принципов данного процесса, правильный выбор оборудования и настройка параметров позволяют добиваться высокого качества получаемых деталей и оптимизировать производственные затраты.
Современные технологии постоянно совершенствуются, предлагая новые решения для повышения производительности и улучшения качества. Однако, для многих задач, классическая рубка металла остается оптимальным выбором, сочетающим в себе эффективность, надежность и доступность.
